 | BSL 系列高功率直流源载一体机 BSL系列是一款采用PWM技术的IGBT高功率直流源载一体机。单系统功率为50kW、100kW、150kW、200kW、250kW和300kW，四个独立系统并联可实现1.2MW总功率。该系列产品具备自动宽范围输出功能，标准配置提供1000V、1500V和2000V电压输出，以及 2倍、3倍和4倍电流扩展选项。 BSL系列采用双向设计，支持两象限工作模式，提供恒压、恒流、恒 功率和恒阻四种运行模式。同时可作为可回收式直流负载，适用电池放电测试等应用场景。 产品采用双DSP+FPGA架构，实现高精度输出控制，分辨率达0.1ms 并以10k/s的采样率实时显示和保存测量数据。通过光纤通讯技术，系统可对主要器件、通讯链路和整体运行状态进行多重监控与保护。 |
输出功率50KW/100KW/150KW/200KW/250KW/300KW。
输出电压：1000V/1500V/2000V。
输出电流：*2/*3/*4。
宽范围输出。
软起动：有效抑制启动时得冲击电流。
双向直流电源，电源模式与再生模式之间无缝转换。
电流上升时间(0%~90%)＜5ms。
工作模式：恒流(CC)、恒压(CV)、恒功率(CP)、和恒阻(CR)。
能量回收式直流负载功能
主从接口
提供 LAN 和 RS485 标准接口。 前面板配置急停按钮和指示灯。
TFT 触摸屏操作。
Mod-bus 通讯协议。
输出接触器。
支持远端补偿功能。

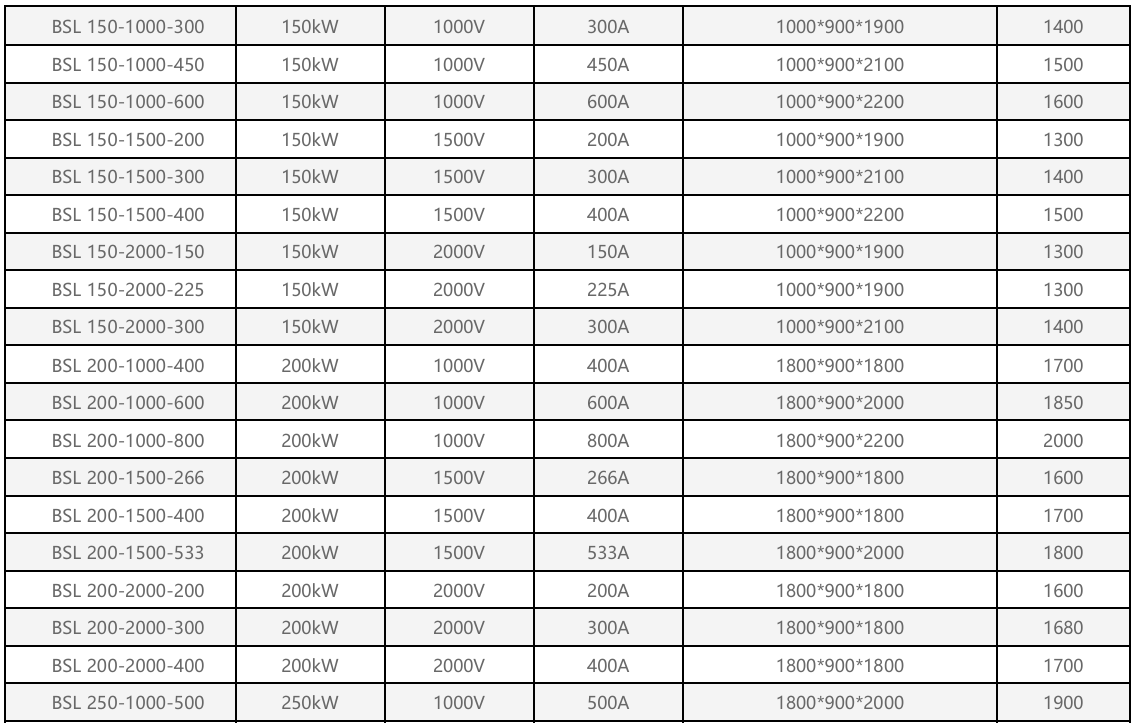

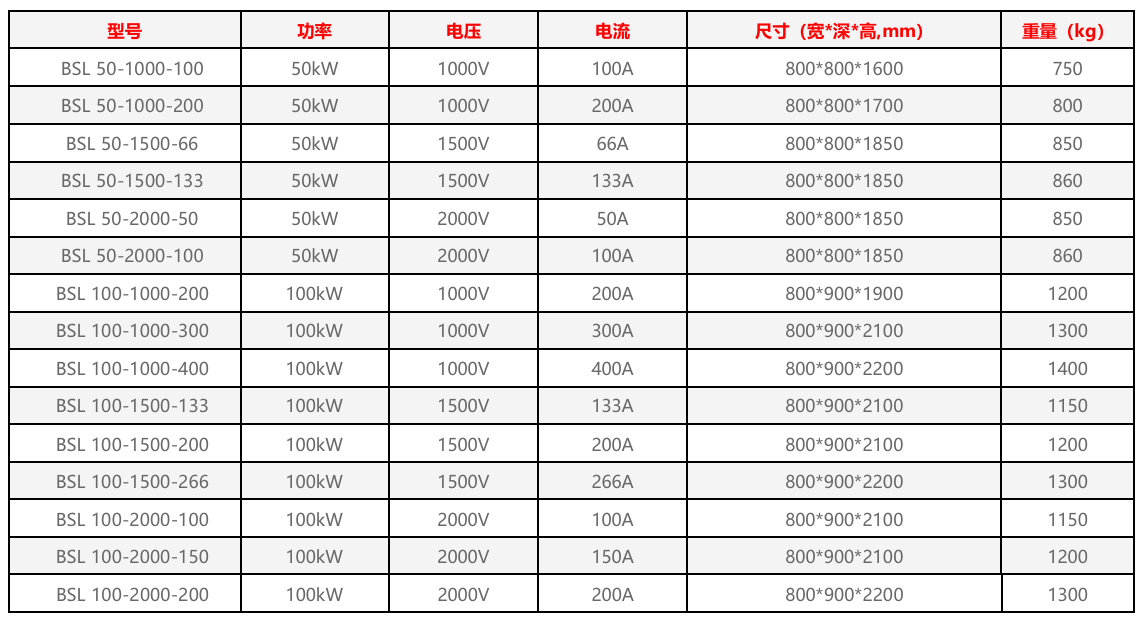

标准型号与规格
双向电源（再生模式）
BSL 系列电源可在电源模式与再生模式下运行，可实现全能量馈网。
能量回收式直流负载(-LD 选项)
BSL 系列电源可用作能量回收式直流负载。直流负载模拟支持恒功率、恒流、恒压和恒阻运行模式。
自动宽范围输出
BSL系列具有自动宽范围输出功能，如：高压小电流或 低压大电流（再生模式下同样适用），同一型号电源能 够覆盖更宽的功率应用范围。

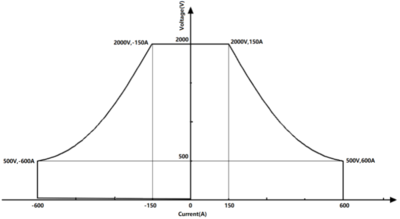

如图所示，BSL系列BSL 300-2000-600的输出 I/V曲线（输 出范围：300KW，5~2000V，±600A）。

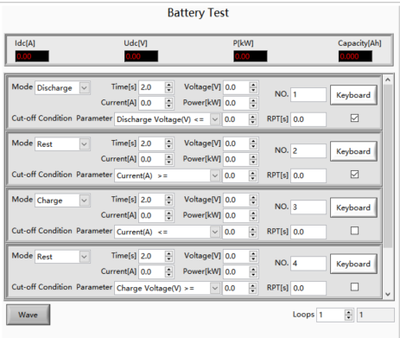

电池测试
BSL系列提供电池测试软件，可以用于动力蓄电池组的特性测试，如：动力蓄电池组的充放电性能、温升特性、 循环寿命等，通过 GUI 软件可配置不同的充放电策略，同时实时监控测试的电气参数。
电池测试 电池模拟

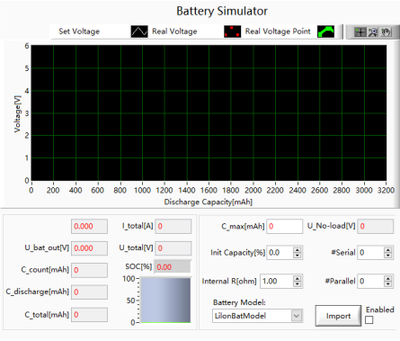

电池模拟
BSL系列提供电池模拟软件，可模拟动力蓄电池组/包的充放电特并可以模拟不同类型的电池，支持多种参数设置， 包括：电池容量、串并联电池数、充电状态等。
光伏模拟
BSL系列提供光伏模拟软件，可用于模拟各种太阳能电池板在不同温度和辐照度条件下的 IV 曲线，并在EN 505 30: 2010标准下进行静态和动态MPPT特性测试。MPP更新速率为200Hz。辐照度水平为0~1500W/m²，温度值 为-10~ + 100°C，温度系数为+1%~-1%/°C。

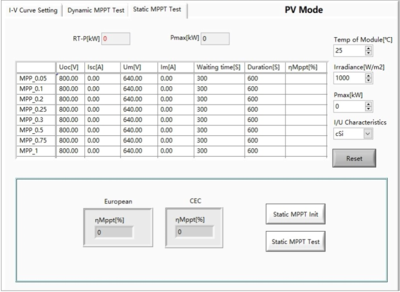

动态 MPPT 测试 静态 MPPT 测试
用户图形界面
BSL 系列提供 GUI 软件，安装在使用 windows 操作系统的前触摸屏上。软件具有以下功能：
- 保护限值和输出设置
- 序列模式输出设置
- 测量实时显示：电压、电流、功率等
- 捕获、显示和保存输出电压和电流波形
- 显示电源故障

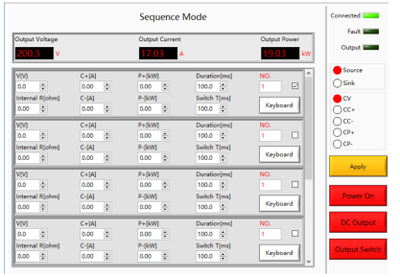

序列编程 系统状态

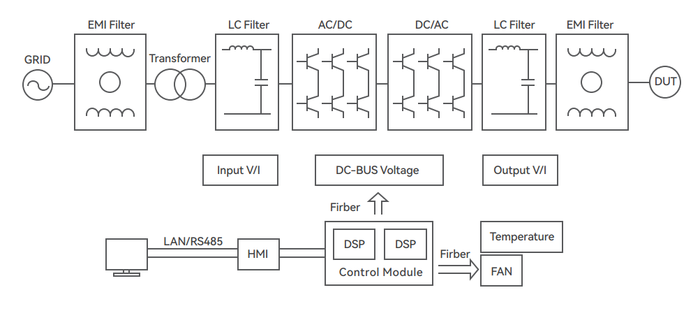

系统框图
