 | ESA 系列大功率可编程交流电源 ESA系列大功率交流电源采用模块化设计，支持可选功能配 置，提供高度定制化的电力解决方案。其灵活的输出、丰富的 功能和便捷的操作通信接口，能适应多种测试与供电需求。该 系列凭借强大的定制能力和功能集成，广泛应用于新能源测 试、电力电子研发、电机驱动、工业制造及科研领域。
|
输出功率、电压、电流、频率范围均可按需定制。
支持主从并联运行,便于系统扩容。
可提供单相或三相输出。
电压和频率序列通过 GUI 编程,变化速度可程控。
可选配交直流双模式输出。
内置软起动功能,有效抑制启动冲击电流。支持自定义波形输出(削顶波、整流波)
可选配风冷或水冷散热方式。
电网模拟器功能。
回收式电子负载功能。
RLC电子负载功能。
配备触摸屏操作界面,简化参数设置与监控。
标配LAN和RS485通信接口。
可选配模拟量输入/输出接口。
支持Modbus和SCPI通信协议。
支持远端补偿功能。
四象限运行
带有-R 选项的 ESA 系列电源工作在四象限,支持能量双向流动。

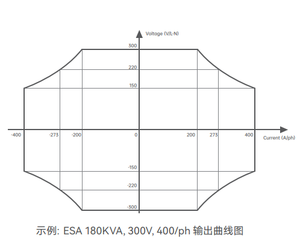

恒功率宽范围输出
ESA系列支持客制化输出功率、电压和电流范围,具备恒功率宽范围输出特性，在恒输出功率的条件下,可以自动调整电压/电流的输出范围。
电网模拟器
ESA系列配置-R选项,是功能全面的电网模拟器,支持分布式发电设备法规测试,包括: 电网电压/频率异常、高/低电压穿越、防孤岛等关键测试。其仿真功能覆盖电压/频率波动、电压跌落、高低/零电压穿越、三相不平衡、谐波及间谐波等典型工况。配套标准软件可精确复现真实电网环境，支持灵活的参数设定。
三相独立输出
电压和频率序列通过 GUI编程,变化速度可程控
最高50次谐波编辑
支持高低电压穿越和连续故障穿越孤岛模式，支持防孤岛测试
可设置任意相角跳变
支持限流输出模式，输出端能够短路用于短路测试
电压或者频率变化是，TTL触发信号输出
线路阻抗(RL)模拟(-IMP选项)
电压/频率序列可编程
ESA系列配置-R选项,是功能全面的电网模拟器,支持分布式发电设备法规测试,包括: 电网电压/频率异常、高/低电压穿越、防孤岛等关键测试。其仿真功能覆盖电压/频率波动、电压跌落、高低/零电压穿越、三相不平衡、谐波及间谐波等典型工况。配套标准软件可精确复现真实电网环境，支持灵活的参数设定。

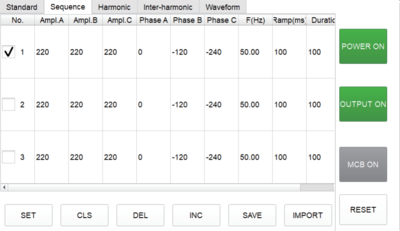

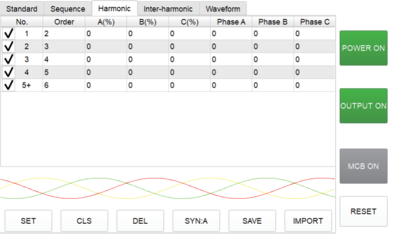

序列编程 谐波编辑
谐波及间谐波编辑

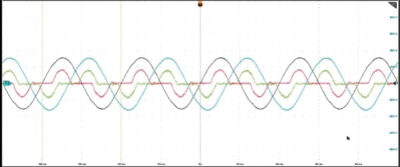

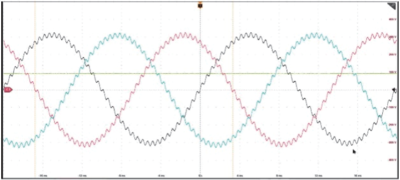

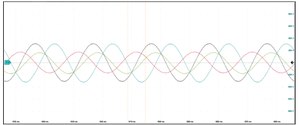

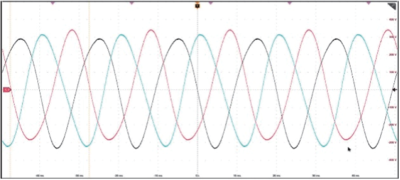

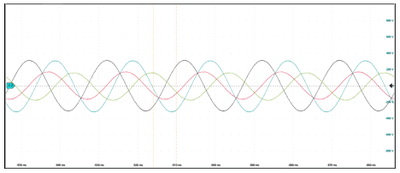

输出间谐波波形 输出谐波波形

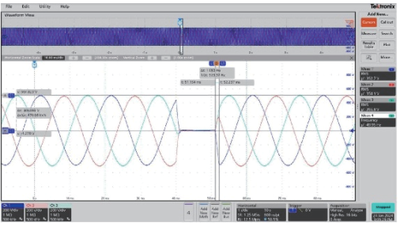

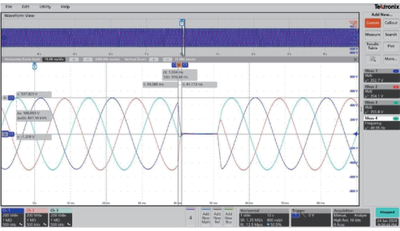

高低电压穿越模拟
电压跌落(90%~0%)<1ms 电压爬升(0%~90%)<1ms
能量回收式交流负载(-LD 选项)1,2
带有-LD选项的ESA系列电源可用作能量回收式交流负载,此功能由恒阻模式、恒流模式、恒功率模式和整流模式组成.。恒阻模式用于模拟三相电阻性负载,用户可以通过界面设置CR模式及三相电阻参数,并可实现电阻序列的模拟。恒流模式和恒功率模式模拟正弦电流时,用户可以调节负载电流或功率,并且可以调节相位角度范围为90~-90”模拟感性和容性负载下的电压和电流相角的超前和滞后。整流模式主要应用于模拟非线性的整流性负载测试,用户可以通过界面设置CC/CP 模式、WF(设定范围 0~2.121)等参数。

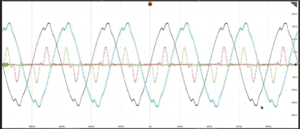

WF=0.5 WF=1 WF=1.414
WF=2.121 Angle=+90° Angle=-90°
1. ESA-LD适用于输入电压为纯净正弦波的情况，若输入电压为非纯净正弦波，则输出电流波形可能收到影响。
2. 当WF=1时，输出波形为正弦波；当WF<1时，输出波形为削顶波；当WF>1时，输出波形为整流波。
扩展至直流输出 -DC 选项
在电源模式与再生模式下，ESA 也支持直流输出，输出可为 DC 和 AC 0~100Hz。低于 30Hz 时，输出功率和输出电流衰减 50%。 直流电压范围为 0~420V ( 标准 )，精度为 0.2%FS。输出模式可为 AC, DC，AC+DC。
线路阻抗（RL）模拟 -IMP 选项
带有-IMP选项的ESA系列电源可以模拟线路输出阻抗(RL)。最大可模拟20%的额定短租阻抗。用户可以在图形界面中设置 电阻值和电抗值。设置范围：Rmax=0.2Urated/Irated；Lmax：Rmax/314。
自定义波形
ESA系列支持通过设定波形系数，定义输出波形为正弦波，削顶波或者整流波。该设定在ESA作为恒压源模式或者整流负 载模式下有效。波形系数WF设定范围为0~2.121。当WF=1时，输出波形为正弦波；当WF<1时，输出波形为削顶波；当 WF>1时，输出波形为整流波。

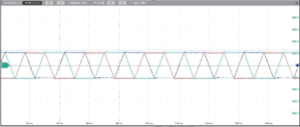

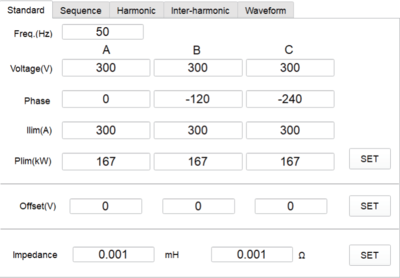

线路阻抗模拟 自定义波形
孤岛模式用于 IEC 62116 防孤岛测试（-62116选项)3
带有-62116选项的ESA系列电源用于防孤岛测试时，集成了电网模拟电源和交流电子RLC负载的功能。在防孤岛测试中， ESA-62116支持两种设置模式，模式一：设定三相PAC、QAC、待测物额定功率PEUT和品质因数QL；模式二：设定三相R、 L、C的具体数值。

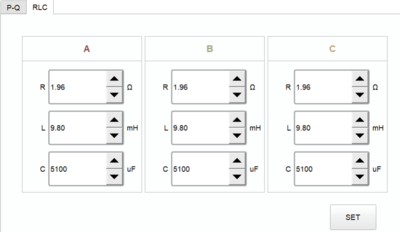

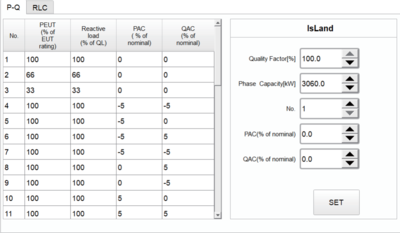

模式一 模式二
3. ESA-62116只能模拟正弦波、50/60Hz输入的RLC负载。
用户图形界面
ESA 系列提供 GUI 软件，安装在使用 windows 操作系统的前触摸屏上。软件具有以下功能：
- 保护限值和输出设置
- 序列模式输出设置：可对电源的输出相电压、角度、频率、起始/关断相角、维持时间及切换时间等参数进行更改
- 产生谐波及间谐波波形：可进行高达 50 次的谐波编辑以及间谐波编辑
- 测量实时显示：电压、电流、功率等
- 捕获、显示和保存输出电压和电流波形
- 显示电源故障

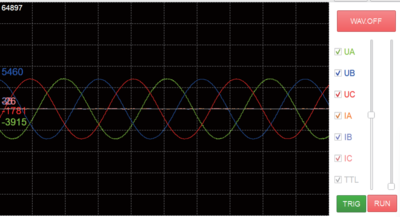

波形浏览 系统故障显示
系统框图
ESA系列交流电源输入端使用三相变压器，在此拓扑结构中，三相交流输入由四象限 PWM 转换器整流成直流，为直流 / 交流功率模块供电，最后经直流 / 交流功率模块输出三相交流电。
-232 RS232接口
-ATI 模拟量控制接口（0~5V）
-LD 能量回收式交流负载功能
-R 再生模式，双向交流电源
-DC 输出频率扩展至DC-100Hz
-1P 增加单相输出
-IMP 线路阻抗（RL）模拟
-MS 主从接口
-W 冷却方式可定制为水冷
-62116 用于防孤岛测试的电源+电子RLC负载
-HF 输出频率扩展至550Hz（CV）模式
|
|
