• 模块化设计，功率范围：15kVA至1080kVA

• 双向交直电源，在电源模式与再生模式之间无缝转换

• 双向交/直流负载

• 输出：交流、直流、交直流

• 三相独立输出，可配置成单相输出

• 在DC~5000Hz的频率范围上，最大输出交流相电压450V L-N

• 输出频率范围：DC~5kHz

• 高达100次的谐波编辑及间谐波编辑功能

• 电压或者频率变化，TTL触发信号输出

• 交流输出，起始和关断相角可程控

• 恒流模式为真正的电流源

• 支持12种RLC电路模拟和4种RCD整流电流电路模拟

• 支持任意波形模拟

• 支持限流输出模式，输出端能够短路用于短路测试

• 支持模拟信号输入，可以作为功率放大器使用（延迟时间≤20 µs）

• 内置30种谐波波形数据，支持一键调用

• 软起动：有效抑制启动时的冲击电流

• TFT触摸屏操作

• 主从并联接口

• 双极性直流电源（-BP选项）

• Mod-bus/ACSII通讯协议

• 提供LAN、RS485、模拟量接口

• 前面板配置急停按钮和指示灯

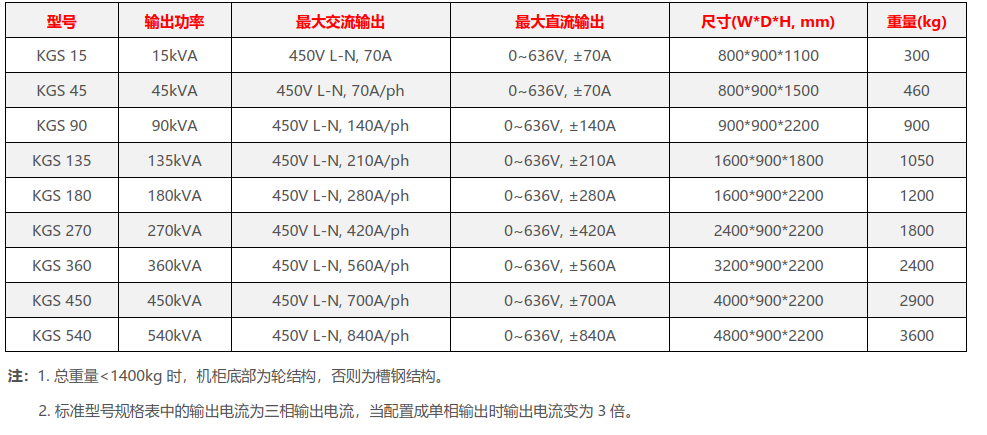

标准型号与规格

电网模拟

KGS系列是一款功能强大、具备快速动态响应的电网模拟器，可用于分布式发电系统的电气特性测试，如储能变流器、光伏逆变器等。仿真功能多样，包括：电网电压异常模拟、电网频率异常模拟、三相不平衡、谐波和间谐波、低/零电压穿越测试、防孤岛测试等。

• 电压/频率序列可编程

  KGS系列提供电压和频率序列编程功能，支持参数设置，包括：输出电压、频率、电压变化速度、起始和关断相角、维持时间、切换时间等；三相独立可程控。

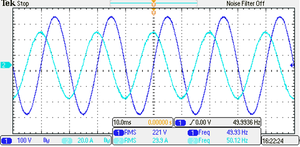

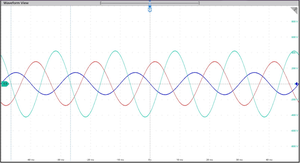

                                    直流电压&电流上升波形                                                                            频率变化波形

• 谐波及间谐波波形

  KGS系列使用双DSP和FPGA技术，可生成高达100次的谐波并支持间谐波编辑。用户可通过图形用户界面对谐波的相位角和幅值进行设定，允许三相独立生成谐波/间谐波波形。

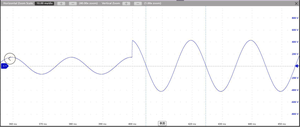

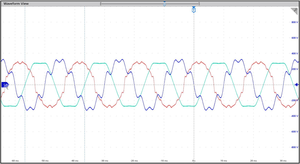

                                  谐波波形                                                                                              间谐波波形

• 电压跌落模拟（LVRT测试）

  KGS系列为低压穿越测试和零电压穿越测试提供硬件和软件支持。

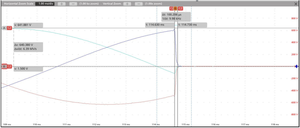

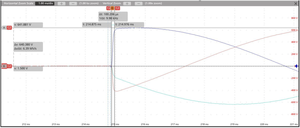

                 交流电压跌落（450V-0V）<100us                                                            交流电压爬升（0V-450V）<100us




  操作模式——双向交直流负载

能量回收式负载¹

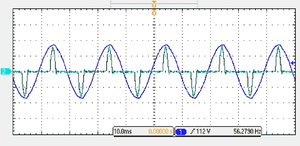

回收式交流负载模式包含恒阻模式、整流模式和CC/CP相位超前/滞后模式。恒阻模式用于模拟三相电阻性负载，用户可以设置三相电阻值，并可编辑序列输出。整流模式用于模拟非线性的整流性负载测试，用户可以设置CC/CP模式、CF（设定范围1.414~3）及谐波等参数。CC/CP相位超前/滞后模式用于模拟感性负载和容性负载电路的电压和电流工况，用户可以选择CC或CP模式，设定负载电流或功率，并且可以调节相角模拟相位超前或者滞后，范围为90°~-90°。

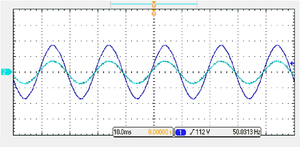

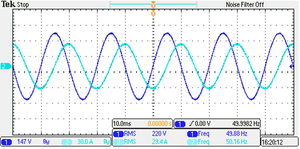

                                         Angle=+90°                                                                                                Angle=-90°                                                                                                  低次谐波

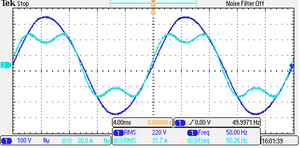

                                                                                                                                                                                                                            CF=1.414                                                                                                      CF=2                                                                                                             CF=3
KGS 还可用作能量回收式直流负载，支持恒功率、恒流、恒压和恒阻运行模式。

1. KGS在输入电压为非纯净正弦波或正弦波畸变较大等情况下，仍可输出稳定可靠的电流波形。

电流源模式

KGS 系列工作在恒流模式下时，真正使用电流反馈控制，这与很多常用的恒压限流电源有很大不同，那些电源调整输出电压以尽力维持要求的电流大小，对于突然变化，电压源会有一个限定的反应时间，这使得动态电流会用出现明显的过冲或下冲。电流控制的电流源不存在这种反应滞后，无论负载瞬态情况怎样，它都将一直保持电流为规定的大小。

功率放大器功能（模拟信号输入）

KGS支持模拟信号输入，具有极高的动态响应和带宽，可以作为功 率放大器使用，输入外部信号与电源输出之间的延迟时间≤ 20 µs。

双极性直流电源 (-BP 选项)）

KGS系列支持双极性直流输出功能，提供两端口及三端口两种连接模式，以适应不同的测试与应用需求。

两端口模式下，用户可灵活选择ABC三相中的任意两相作为输出端，并通过软件设定其电压极性。例如，可将A相设为正电压、B相 设为负电压，通过简单的配置即可实现极性反转，将A相设为负电压、B相设为正电压，从而实现输出极性的快速切换。

三端口模式下，A相作为正电压输出端，B相作为负电压输出端，同时将A相与B相的中性端子短接作为保护地 (PE) 。该模式下正负 输出电压可独立设定，既可等值输出也可非等值输出，为用户提供更灵活的电压配置能力。

RLC/RCD负载模拟

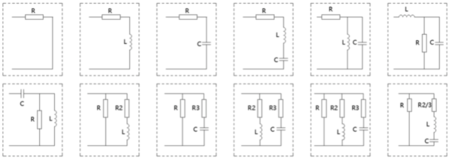

KGS 系列提供 RLC 负载模拟功能，可以模拟 R、L 和 C 分量的复杂阻抗组合。三相可独立编程，R、L、C 值可分别设置。

航空电力总线模拟

KGS 系列满足航空电子总线模拟的要求，可模拟工况包括：正常工作状态、电源中断（转换）状态、非正常供电状态、 应急供电状态、启动状态、电源故障状态等，满足 MIL-STD-704 等测试法规的要求。此外，KGS 能够提供远程控制接口 和 SCPI 命令语言，便于轻松集成至 ATE 系统中。

双极性直流电源（-BP 选项）

KGS 系列还可以用作双极性直流电源。在这种模式下，A 相用作正电压输出端，B 相用作负电压输出端，N 线端子用作 PE。比如，KGS 45 在双极性直流输出模式下，输出功率为 30KW，电压范围为+/-636V，电流范围为+/-70A。

任意波形生成功能

KGS系列具备任意波形生成功能，用户可通过软件界面自定义波形和失真编程，能够产生包括：削顶波、整流波、方波、锯齿波等复杂信号，支持自定义波形的保存/导入。

-BP                   双极性直流电源

-HV900            交流输出电压增至 900V L-N，请咨询工厂

-HC ²               输出电流扩展至90A（三相）/270A（单相）

2. KGS-HC：输出电流扩展至90A（三相）/270A（单相）。每个15KW模块最大输出电压&电流范围如下：

-Max 450V L-N, 90A @ DC~65Hz；        -Max 250V L-N, 70A @ 2000~3000Hz；

-Max 375V L-N, 90A @ 65~1000Hz；     -Max 150V L-N, 60A @ 3000~5000Hz；

-Max 350V L-N, 90A @ 1000~2000Hz；
